高端热塑性橡胶TPV挤出成型工艺指南

摘要

TPV挤出成型温度是多少,热塑性弹性体TPV材料挤出熔体温度可在 180-225°C之间进行调试, 常规在230°C以内可以成型。机器模具调整,挤出机的关键参数为螺杆长径比和压缩比,一般情况下,只要长径比大于22:1、压缩比大于 2.5:1,就可以加工 Dowprene TPV,为了使挤出制品表面更加细腻或带有光泽。

高端热塑性橡胶TPV挤出成型工艺指南

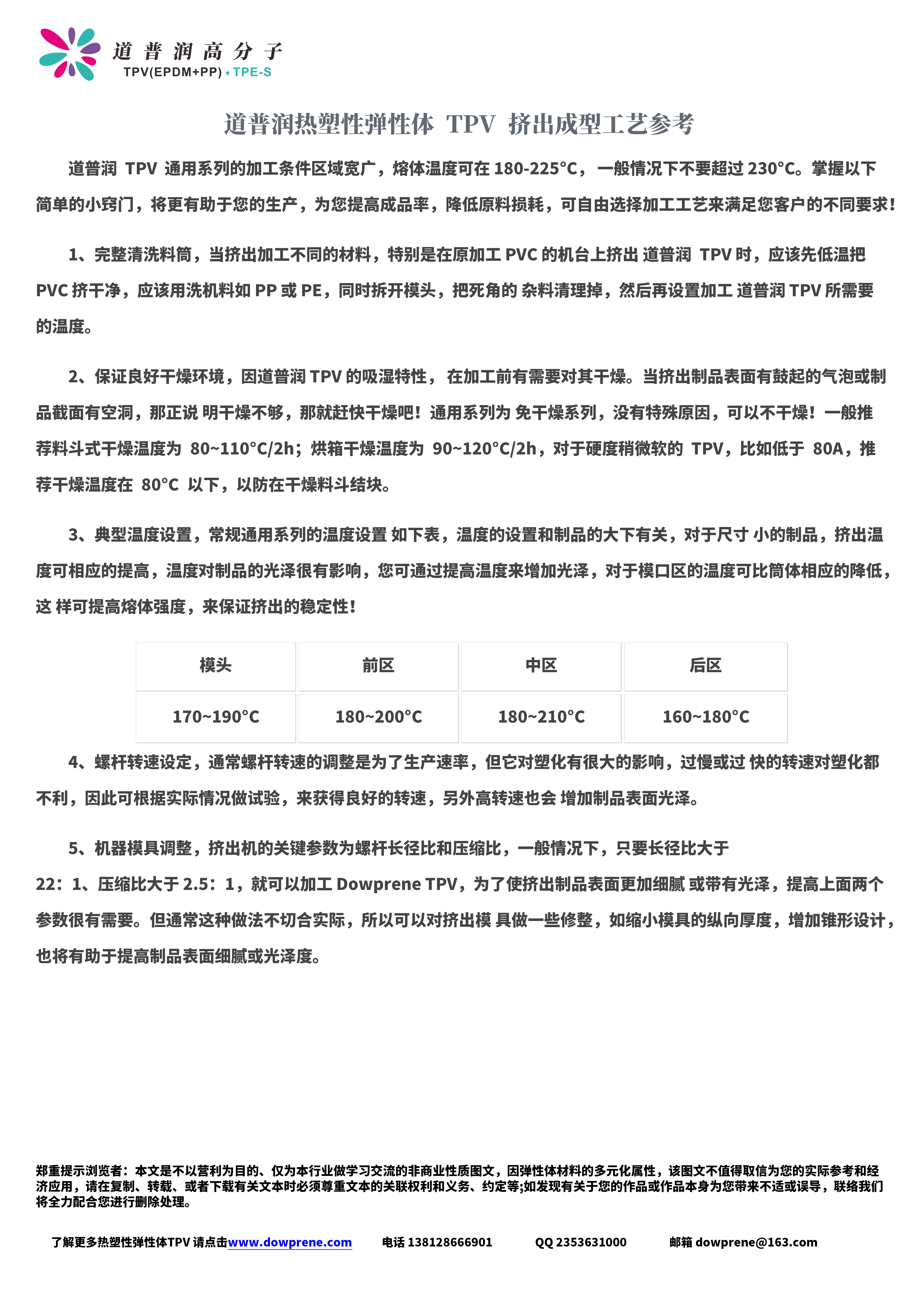

道普润热塑性弹性体tpv挤出成型工艺参考

道普润TPV  通用系列的加工条件区域宽广,熔体温度可在 180-225°C, 一般情况下不要超过 230°C。掌握以下简单的小窍门,将更有助于您的生产,为您提高成品率,降低原料损耗,可自由选择加工工艺来满足您客户的不同要求!

1、完整清洗料筒,当挤出加工不同的材料,特别是在原加工 PVC 的机台上挤出 道普润TPV 时,应该先低温把 PVC 挤干净,应该用洗机料如 PP 或 PE,同时拆开模头,把死角的 杂料清理掉,然后再设置加工 道普润 TPV 所需要的温度。

2、保证良好干燥环境,因道普润 TPV 的吸湿特性, 在加工前有需要对其干燥。当挤出制品表面有鼓起的气泡或制品截面有空洞,那正说 明干燥不够,那就赶快干燥吧!通用系列为 免干燥系列,没有特殊原因,可以不干燥!一般推荐料斗式干燥温度为80~110°C/2h;烘箱干燥温度为90~120°C/2h,对于硬度稍微软的TPV,比如低于80A,推荐干燥温度在80°C以下,以防在干燥料斗结块。

3、典型温度设置,常规通用系列的温度设置 如下表,温度的设置和制品的大下有关,对于尺寸 小的制品,挤出温度可相应的提高,温度对制品的光泽很有影响,您可通过提高温度来增加光泽,对于模口区的温度可比筒体相应的降低,这 样可提高熔体强度,来保证挤出的稳定性!

模头 前区 中区 后区
170~190°C 180~200°C 180~210°C 160~180°C

4、螺杆转速设定,通常螺杆转速的调整是为了生产速率,但它对塑化有很大的影响,过慢或过 快的转速对塑化都不利,因此可根据实际情况做试验,来获得良好的转速,另外高转速也会 增加制品表面光泽。

5、机器模具调整,挤出机的关键参数为螺杆长径比和压缩比,一般情况下,只要长径比大于
22:1、压缩比大于 2.5:1,就可以加工 Dowprene TPV,为了使挤出制品表面更加细腻 或带有光泽,提高上面两个参数很有需要。但通常这种做法不切合实际,所以可以对挤出模 具做一些修整,如缩小模具的纵向厚度,增加锥形设计,也将有助于提高制品表面细腻或光泽度。

郑重提示浏览者:本文是不以营利为目的、仅为本行业做学习交流的非商业性质图文,因弹性体材料的多元化属性,该图文不值得取信为您的实际参考和经济应用,请在复制、转载、或者下载有关文本时必须尊重文本的关联权利和义务、约定等;如发现有关于您的作品或作品本身为您带来不适或误导,联络我们将全力配合您进行删除处理。

在本平台发布的所有信息(含本条信息)所描述的内容都是工程师依据工作经验进行的主观描述和判断(其中产品应用、物性等参数为平台随机填充并非准确数值),不值得取信也不能作为您的实际参考和经济应用,如有信息雷同或者给您造成不适,可以随时联络我司进行删除,因为全动态硫化(EPDM+PP)热塑性弹性体TPV 热塑性弹性体TPE 阻燃级热塑性聚氨酯弹性体TPU的多元化属性,我司从不提供任何线上销售方式,发布信息也仅作为您选择性了解,如您想学习交流,我司工作人员也仅会根据您的实际情况再决定是否向您提供参考和建议。 以上信息有效期为2021年7月5日至2022年7月13日,在该信息有效期内也仅供您参考了解,超过有效期即为作废信息,因我司无法及时或完全掌握信息隐藏或下架的能力,您可提醒该平台工作人员随时对信息进行删除或下架处理,感谢您的支持.
  • 我的微信
  • 微信扫一扫
  • weinxin
  • 我的QQ
  • QQ扫一扫
  • weinxin
santoprene
  • 全动态硫化(EPDM+PP)热塑性弹性体TPV 热塑性弹性体TPE 阻燃级热塑性聚氨酯弹性体TPU
  • 良好稳定性的热塑性弹性体TPV应用牌号和适用的热塑性弹性体TPE多元化配方请联络汪工 1381286601
匿名

发表评论

匿名网友 填写信息

:?: :razz: :sad: :evil: :!: :smile: :oops: :grin: :eek: :shock: :???: :cool: :lol: :mad: :twisted: :roll: :wink: :idea: :arrow: :neutral: :cry: :mrgreen:
